Przechowywanie długich ładunków: systemy, konfiguracje i przewodnik doboru

Dlaczego długie ładunki wymagają specjalnie zaprojektowanego magazynu

Długie ładunki — rury stalowe, profile aluminiowe, tarcica, pręty zbrojeniowe, rury z tworzyw sztucznych, tkaniny walcowane i profile konstrukcyjne — mają wspólny problem związany z przechowywaniem, którego nie rozwiązują standardowe regały paletowe: ich długość. 6-metrowy pręt stalowy przechowywany na podłodze zajmuje stałą powierzchnię na całej swojej długości, blokuje sąsiadujące towary, stwarza ryzyko potknięcia się i przewrócenia dla osób pracujących w pobliżu i nie zapewnia żadnej ochrony przed uszkodzeniem powierzchni w wyniku kontaktu z ziemią lub innymi materiałami. Kiedy gromadzi się dziesiątki lub setki takich sztuk, powierzchnia magazynu staje się raczej pasywem niż aktywem.

Konsekwencje są mierzalne. Według badań przeprowadzonych w 2025 r. przez Material Handling Institute, obiekty korzystające z układania długich materiałów na podłodze odnotowują do 35% więcej powierzchni użytkowej odzyskanej po zainstalowaniu specjalnie zaprojektowanych regałów i 50% zmniejszenie liczby obrażeń podczas przenoszenia materiałów. Poza redukcją obrażeń, właściwe przechowywanie długich ładunków eliminuje zginanie i wypaczanie, które występuje, gdy niepodparte długości leżą nierównomiernie na innych materiałach – uszkodzenia, które są niewidoczne przy przyjęciu, ale stają się kosztowne, gdy klient odrzuca zdeformowany towar.

Na rynku dostępnych jest pięć różnych architektur systemów do przechowywania długich ładunków. Każdy z nich obsługuje inną kombinację rodzaju ładunku, wagi, częstotliwości pobierania i planu piętra. Wybór niewłaściwego oznacza poniesienie kosztów kapitałowych za system, który albo działa gorzej, albo nadmiernie komplikuje codzienne operacje. W poniższych sekcjach opisano każdą opcję i warunki, w jakich jest to prawidłowa specyfikacja.

Pięć typów systemów do przechowywania długich ładunków

Systemy przechowywania długich ładunków nie są wymienne. Poniższych pięć kategorii reprezentuje podstawowe podejścia architektoniczne dostępne dla projektantów magazynów, centrów usług metalowych, zakładów produkcyjnych i obiektów dystrybucyjnych:

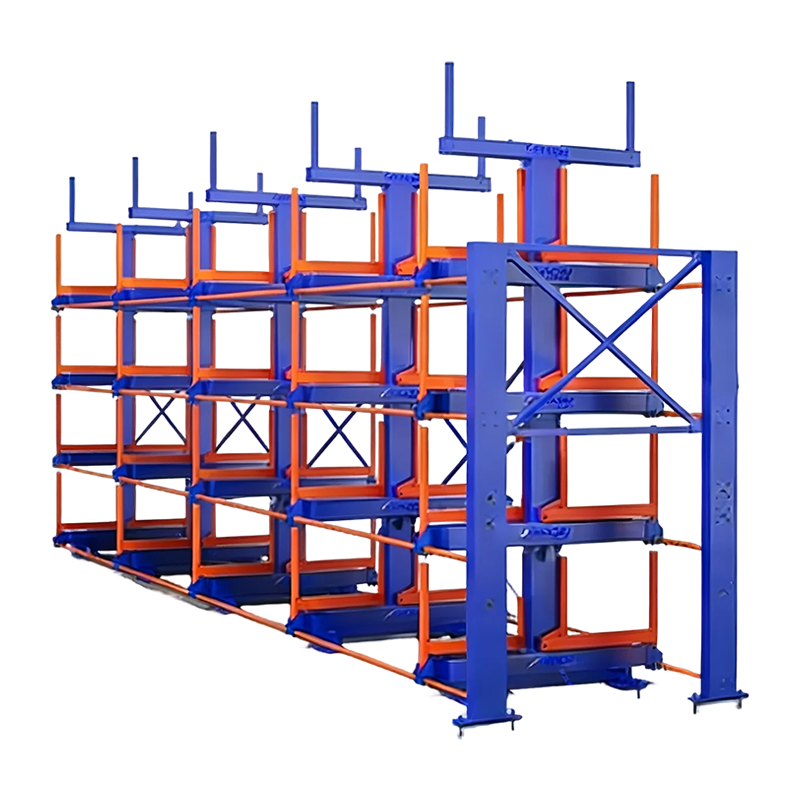

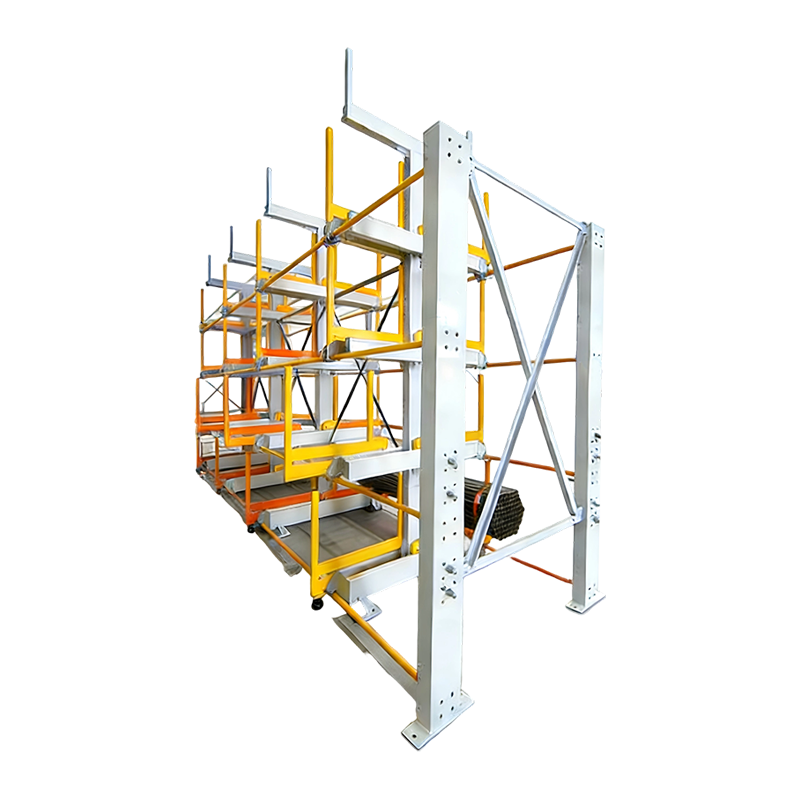

• Regały wspornikowe: Ramiona poziome wystające z kolumn pionowych. Brak słupków skierowanych do przodu. Dominujące rozwiązanie dla towarów o zmiennej długości, o nieregularnym kształcie lub bardzo ciężkich, wymagających dostępu wózkiem widłowym lub dźwigiem.
• Regały o strukturze plastra miodu (przegródki): Siatka pojedynczych poziomych rur lub kanałów, z których każda zawiera pojedynczą wiązkę lub element. Niezwykle duża gęstość składowania z indywidualną kontrolą lokalizacji. Najlepsze do operacji wymagających dużej liczby SKU, gdzie niezbędna jest identyfikowalność na poziomie sztuki.
• Pionowe (pionowe) systemy przechowywania: Materiały przechowywane na końcach w pionowych przegrodach lub szczelinach. Minimalizuje powierzchnię podłogi w przypadku krótszych długości. Powszechnie stosowane w warsztatach i halach produkcyjnych, gdzie głównym ograniczeniem jest powierzchnia podłogi.
• Dynamiczne (przepływowe) systemy o dużym obciążeniu: Pochylone szyny umożliwiają przepływ materiału do przodu pod wpływem grawitacji podczas usuwania przednich części. Nadaje się do operacji o dużej rotacji ze stałym przekrojem materiału, gdzie wymagana jest rotacja FIFO.
• Zautomatyzowane systemy magazynowania długich ładunków (ALSS): Sterowane komputerowo mechanizmy pobierania, które dostarczają określone wiązki lub długości do ustalonego punktu wyjściowego. Opcja o najwyższym zagęszczeniu i najniższym nakładzie pracy dla operacji z dużymi zapasami i spójnymi profilami materiałów.

Regały wspornikowe: standard branżowy

Regały wspornikowe to najszerzej stosowany na świecie system przechowywania długich ładunków i nie bez powodu: obsługują najszerszy zakres typów, długości i ciężarów materiałów, bez konieczności stosowania stałej geometrii przedziałów. Ramiona ustawia się na dowolnej wysokości wzdłuż kolumny w odstępach co 75–100 mm, w większości nowoczesnych systemów można je regulować bez użycia narzędzi i wydłużać lub skracać w miarę zmiany profili zapasów w czasie. Żaden inny system nie oferuje takiego połączenia elastyczności, nośności i dostępności.

System składa się z trzech elementów konstrukcyjnych: baza (fundament zakotwiony w podłodze zapewniający stabilność boczną), kolumna (pionowy słupek przenoszący wszystkie przenoszone obciążenia) oraz ramiona (rzuty poziome, na których spoczywają materiały). Ramiona dostępne są w długościach od 300 mm do 1800 mm; praktyczną zasadą jest dobieranie długości ramion co najmniej równej pełnej głębokości składowanego materiału, bez wysięgu przekraczającego połowę rozstawu słupków na końcach ramion.

Dwie metody konstrukcyjne definiują poziom wydajności konstrukcji:

• Forma rolkowa (od lekkich do średnich): Wykonane z blachy stalowej walcowanej na zimno, łączone śrubami, ramiona zwykle o nośności do 700 kg każde. Szybszy montaż i opłacalność przy obciążeniach poniżej 1500 kg na ramię. Preferowane zastosowanie wewnętrzne.
• Konstrukcyjne (do dużych obciążeń): Konstrukcja z belek dwuteowych lub ceowników walcowanych na gorąco, skręcana śrubami o dużej wytrzymałości, ramiona o udźwigu od 900 kg do ponad 3000 kg każde. Nadaje się do stosowania na placach zewnętrznych (dostępne wykończenie ocynkowane), załadunku suwnicą i w środowiskach narażonych na uderzenia wózka widłowego.

Opcje konfiguracyjne dodatkowo definiują wydajność przestrzenną systemu:

• Jednostronne: Ramiona tylko na jednej twarzy. Umieszczony przy ścianie, aby zmaksymalizować powierzchnię podłogi. Najlepiej tam, gdzie podstawową strategią jest składowanie wzdłuż ściany.
• Dwustronne: Ramiona po obu stronach tej samej kolumny. Podwaja pojemność pamięci przypadającą na powierzchnię kolumny. Wymaga dostępu do przejścia z obu stron; optymalny do zabudowy wolnostojącej w korpusie magazynu.
• Wspornik mobilny: Jednostki jednostronne lub dwustronne montowane na szynach podłogowych z napędem elektrycznym. Przejścia są tworzone tylko wtedy, gdy potrzebny jest dostęp, zwiększając gęstość o 30–50% w porównaniu z systemami statycznymi na równoważnej powierzchni.

Systemy wspornikowe są zgodne ze standardami wydajności konstrukcyjnej, w tym ANSI/RMI MH16.1, która reguluje nośność, limity ugięcia i konstrukcję kolumn w przemysłowych systemach regałowych. Przed zakupem jakiejkolwiek instalacji wspornikowej zakłady powinny zażądać dokumentacji technicznej wykazującej zgodność z niniejszą normą oraz lokalnymi wymaganiami sejsmicznymi, jeśli ma to zastosowanie. Poznaj naszą pełną ofertę systemy regałów do przechowywania długich materiałów , w tym konfiguracje jednostronne, dwustronne i konfiguracje o dużej wytrzymałości, zarówno do zastosowań wewnętrznych, jak i zewnętrznych.

Systemy o strukturze plastra miodu i przegródek: maksymalna gęstość przechowywania

Tam, gdzie regały wspornikowe przechowują wiele elementów na każdym poziomie ramienia i pobierają je za pomocą wózka widłowego lub dźwigu, w przypadku regałów o strukturze plastra miodu każdemu pojedynczemu pakietowi, prętowi lub długości przypisuje się własny, dedykowany kanał poziomy. System składa się z siatki rur kwadratowych lub okrągłych — zwykle o przekroju poprzecznym od 150 mm do 400 mm — ułożonych w ramę konstrukcyjną i dostępnych od przodu za pomocą specjalistycznego wózka do pobierania, ładowarki bocznej lub automatycznego ekstraktora.

Zaleta dotycząca gęstości jest znacząca: system o strukturze plastra miodu na danej powierzchni podłogi może pomieścić od dwóch do czterech razy więcej pojedynczych pozycji w porównaniu z regałami wspornikowymi zajmującymi tę samą powierzchnię, ponieważ przestrzeń pionowa jest w pełni wykorzystywana bez zbędnych szczelin między poziomami ramion. Każda pozycja kanału to odrębna lokalizacja magazynowa z przypisanym adresem, umożliwiająca śledzenie na poziomie sztuki w oparciu o kody kreskowe lub technologię RFID, co jest niemożliwe w środowisku wspornikowym, w którym wiele elementów ma wspólne ramię.

Kompromisem jest brak elastyczności w zakresie wymiarów przedziałów. Każdy kanał jest wymiarowany dla określonego zakresu przekroju poprzecznego. Obiekt przechowujący szeroką gamę profili materiałowych — pręty kwadratowe, rury okrągłe, płaskie taśmy — wymaga proporcjonalnie złożonej mieszanki rozmiarów kanałów, a dodanie nowych profili materiałowych może wymagać dodatkowych sekcji ramy, a nie prostej zmiany położenia ramion. Systemy o strukturze plastra miodu są najbardziej produktywne w centrach usług metalowych, magazynach dystrybucyjnych i zakładach produkcyjnych przy stabilnych, dobrze zdefiniowanych profilach zapasów i dużej częstotliwości kompletacji.

Magazyn o strukturze plastra miodu stanowi także podstawę większości zautomatyzowanych systemów pobierania towarów o długich ładunkach, w których siatka kanałów służy jako nośnik magazynu, a wózek maszynowy automatycznie obsługuje pobieranie i dostarczanie.

Zautomatyzowane rozwiązania do przechowywania długich ładunków

Zautomatyzowane systemy magazynowania długich ładunków (ALSS) — czasami nazywane automatycznymi systemami magazynowania rur lub prętów — łączą strukturę magazynu o strukturze plastra miodu lub analogową ze wspornikiem ze sterowanym komputerowo mechanizmem pobierania, który lokalizuje, wyodrębnia i dostarcza określoną wiązkę lub długość do wyznaczonej stacji wyjściowej bez interwencji operatora w strefie przechowywania. Operator wchodzi w interakcję tylko w punkcie wyjściowym, eliminując czas i ryzyko związane z poruszaniem się wózkiem widłowym po korytarzu regałowym w celu zlokalizowania i wyjęcia określonego elementu.

Korzyści operacyjne obejmują trzy wymiary:

• Wydajność pracy: Pojedynczy operator na stacji wyjściowej może zarządzać przepływem materiałów, który w innym przypadku wymagałby pracy dwóch lub trzech operatorów wózków widłowych w korytarzach magazynowych. W przypadku operacji prowadzonych na wiele zmian sama redukcja kosztów pracy zazwyczaj zapewnia zwrot kosztów w ciągu 18–36 miesięcy w przypadku średnich i dużych instalacji.
• Gęstość przechowywania: Ponieważ wyeliminowano korytarze do nawigacji wózkiem widłowym, zautomatyzowane systemy mogą przechowywać materiał o gęstości o 60–80% większej niż równoważne ręczne instalacje wspornikowe na tej samej powierzchni budynku.
• Dokładność inwentaryzacji: Każde pobranie i zwrot są rejestrowane przez systemowe oprogramowanie do zarządzania magazynem (WMS). Weryfikacja na podstawie masy lub długości na stacji wyjściowej gwarantuje, że pobrano właściwy materiał i że zapisy inwentarza są aktualizowane w czasie rzeczywistym – jest to poziom dokładności, którego nie można utrzymać w sposób ciągły w przypadku operacji ręcznych.

Zautomatyzowane systemy stanowią znaczną inwestycję kapitałową i są najbardziej uzasadnione w obiektach o dużej dziennej liczbie kompletacji, drogich lub trudnych do pozyskania zapasach materiałów, gdzie błędy są kosztowne, lub na rynkach pracy, gdzie wykwalifikowani operatorzy wózków widłowych są nieliczni lub kosztowni. Do automatyzacji obróbki blachy i płaskich materiałów oferujemy nasze zautomatyzowane systemy magazynowania blachy zapewniają te same zasady gęstości i precyzji wyszukiwania, co w przypadku płaskich formatów materiałów.

Kluczowe kryteria wyboru: matryca decyzyjna

Większość obiektów nie potrzebuje najbardziej zaawansowanego dostępnego systemu – potrzebują systemu, który najlepiej pasuje do ich specyficznego profilu operacyjnego. Na decyzję o wyborze wpływają cztery zmienne:

Praktyczny skrót wyboru: jeśli w Twojej firmie materiał jest pobierany więcej niż 15–20 razy na zmianę, a błędy w dokładności są kosztowne, przeanalizuj systemy zautomatyzowane. Jeśli częstotliwość wyszukiwania jest mniejsza, a skład zapasów często się zmienia, regały wspornikowe oferują najlepszą kombinację pojemności, elastyczności i efektywności kapitałowej. W przypadku większości operacji związanych z magazynowaniem, produkcją i dystrybucją metali, nasze długi regał do przechowywania materiałów asortyment obejmuje konfiguracje wspornikowe i strukturalne, które spełniają najszerszy zakres wymagań w zakresie magazynowania przemysłowego.

Powierzchnia podłogi a przestrzeń pionowa: obliczanie ROI

Zwrot z inwestycji w regały do przechowywania długich ładunków najwyraźniej widać poprzez przeliczenie powierzchni zwolnionej przez regały na wartość w dolarach za metr kwadratowy i porównanie jej z rocznym kosztem systemu.

Rozważmy typowy scenariusz centrum usług metalowych: piętro magazynu o powierzchni 2000 m², w którym 600 m² jest obecnie zajęte przez ułożone na podłodze zapasy długich materiałów. Zainstalowanie dwustronnych regałów wspornikowych na powierzchni 200 m² (cztery rzędy regałów z przejściami dojazdowymi) pozwala pomieścić tę samą objętość materiału, która poprzednio wymagała 600 m², odzyskując 400 m² powierzchni użytkowej. Przy stawce najmu magazynu przemysłowego wynoszącej 80 USD za m² rocznie, odzyskana powierzchnia oznacza roczną redukcję kosztów powierzchni o 32 000 USD – bez uwzględnienia zmniejszenia szkód materialnych, niższego wskaźnika obrażeń, szybszego czasu odzyskiwania i większej dokładności inwentaryzacji.

Wykorzystanie przestrzeni pionowej dodatkowo komplikuje te obliczenia. W standardowym budynku przemysłowym o wysokości w świetle 9 metrów można umieścić regały wspornikowe o wysokości do 7–8 metrów, łącząc wiele poziomów ramion na tej samej powierzchni podłogi. Pojedyncza sekcja kolumny o długości 6 metrów z sześcioma poziomami ramion w rozstawie 1200 mm przechowuje materiał w pionowej objętości, która wymagałaby układania podłóg na powierzchni wielokrotnie większej.

Obliczenia ROI dla systemów zautomatyzowanych poszerzają tę kwestię jeszcze bardziej: obniżone koszty pracy, prawie zerowe błędy wyszukiwania i poprawiona prędkość obrotu materiałami to korzyści operacyjne, które kumulują się co roku. W przypadku operacji masowych, w których przetwarza się ponad 500 pobrań dziennie, całkowity koszt posiadania w okresie 10 lat często faworyzuje automatyzację w stosunku do bieżących kosztów pracy związanych z ręcznymi operacjami wspornikowymi.
